Делаем светодиодную бегущую строку на Arduino своими руками

Сборка бегущей строки на базе светодиодной матрицы и Arduino – это несложная задача, которую можно выполнить даже в домашних условиях. Чтобы заставить буквы перемещаться на светодиодном табло не нужно быть программистом и владеть углублёнными знаниями электроники. В данной статье разберем, как собрать бегущую строку из готовых светодиодных матриц и Arduino Nano.

Что потребуется?

Для реализации идеи потребуется совсем немного деталей:

  • два светодиодных модуля, состоящих из четырёх матриц 8 на 8 пикселей;
  • держатель для батарейки типоразмера «Крона»;
  • батарейка на 9 вольт (CR-9V, ER-9V или их аналоги);
  • двухконтактный переключатель;
  • соединительные провода;
  • плата Arduino Nano;
  • термоклей.

Схема

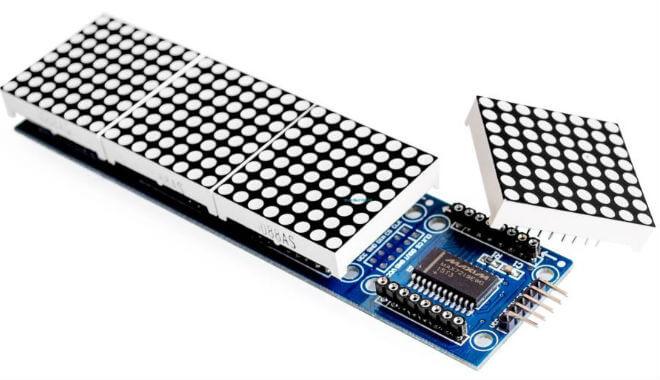

На печатной плате используемого светодиодного модуля расположено 4 матрицы размером 8 на 8 пикселей. Каждое светодиодное табло управляется интегральной микросхемой (ИМС) MAX7219. модуль на max7219Данная ИМС представляет собой контроллер управления led-дисплеями, матрицами с общим катодом и дискретными светодиодами в количестве до 64 шт.

Для более комфортного восприятия информации, выводимой на светодиодное табло, рекомендуется устанавливать несколько модулей. Для этого их объединяют в последовательно включенные группы, то есть выход первого модуля (out) подключают к входу второго модуля (in). Данная сборка состоит из двух модулей (16 матриц), длины которых вполне хватит для удобного прочтения целых предложений.

Сборка

Матричный модуль может иметь штырьковое соединение или контакты на плате в виде печатных проводников. От этого зависит способ их соединения. В первом случае для получения надежного электрического контакта задействуют жгут из проводков с коннекторами, а во втором придётся установить и запаять перемычки.

Но сначала необходимо объединить оба модуля в единое целое с помощью термоклея. Термопластичный клей не проводит электрический ток, а значит, его можно смело наносить на печатную плату. Клей наносят с торцов обеих плат, прижимают и оставляют на несколько минут. После затвердевания выходные контакты первого блока подключают к входным контактам второго блока по схеме:

  • VCC – VCC
  • GND – GND
  • D IN – D OUT
  • CS – CS
  • CLK – CLK

С обратной стороны печатной платы с помощью термоклея прикрепляют Arduino Nano, отсек для батарейки и выключатель. Детали располагают таким образом, чтобы можно было удобно ими пользоваться. спаянные деталиНа следующем этапе производят подключение Arduino со светодиодным модулем, подсоединяя провода на вход первой матрицы. В зависимости от варианта исполнения модуля, операцию выполняют через разъёмное соединение или путем пайки по приведенной схеме:

  • VCC – 5V
  • GND – GND
  • D IN – PIN 11
  • CS – PIN 10
  • CLK – PIN 13.

На заключительной стадии сборки необходимо подключить питание от батарейки. Для этого минусовой контакт (черный провод) из отсека для кроны подключается на вывод GND Arduino. Плюсовой контакт (красный провод) соединяют с выключателем, а затем с выводом №30 Arduino, предназначенный для подачи питающего напряжения от нерегулируемого источника. В тестовом режиме сделанная своими руками бегущая строка может быть запитана через микро USB от компьютера. спаянные детали платыУбедившись в надежности креплений и качестве электрических соединений, приступают к сборке корпуса. Его можно сделать из алюминиевого или пластикового профиля, так как элементы схемы не греются. Цвет, размеры, степень защиты и крепление корпуса зависят от будущего назначения устройства. В простейшем случае подойдёт защитный экран из строительного пластикового углового профиля с вырезом под выключатель.

Программирование бегущей строки

Бегущая строка из Arduino и светодиодных модулей под управлением MAX7219 практически готова. Настало время перейти к заключающей, программной части. На компьютере должно быть установлено программное обеспечение (ПО) для используемого Arduino и драйвер к нему. Далее необходимо скачать две библиотеки и скетч (специальную программу, которая будет загружаться и выполняться процессором Arduino). Установку библиотек производят при закрытом Arduino IDE в папку «Documents – Arduino – Libraries». Затем скачивают и запускают скетч и проверяют наличие библиотек и корректность других данных.

Библиотека 1: arduino-Max72xxPanel
Библиотека 2: Adafruit-GFX-Library

Настройка скетча:

  • «number of horizontal displays» указывают количество строк, в нашем случае 1;
  • «number of vertical displays» указывают количество матриц, в нашем случае 8;
  • «string tape» указывают надпись, выводимую на дисплей;
  • «int wait» задают скорость вывода в миллисекундах.

После проверки введенных данных остаётся щелкнуть мышкой на кнопку «загрузить». Затем отключиться от ПЭВМ, вставить батарейку и произвести запуск устройства.

В заключение хочется добавить, что бегущая строка своими руками собирается довольно быстро даже без навыков работы с Arduino. Поэтому бояться этой замысловатой платы не стоит. Также стоит отметить, что сделать бегущую строку можно длиннее, увеличив количество светодиодных матриц.
