Почему мигает светодиодный прожектор: определяем причины и ремонтируем

Светодиодный прожектор – это осветительный прибор, в качестве источника излучения которого используются:

  • галогеновая лампа – лампа накаливания, колбу которой заполняют инертным газом;
  • натриевые прожекторы – то же что и галогеновая, но используются пары натрия;
  • металлогалогенные – используются пары ртути для свечения;
  • светодиодные – используется матица LED-диодов.

Большее распространение в настоящий момент получают светодиодные. У них наработка на отказ достигает 50 000 часов.

Светодиодные прожектора

Другие преимущества светодиодных прожекторов:

  • меньшее потребление энергии (в 8–10 раз меньше ламп накаливания и в 3–4 раза в сравнении с другими энергосберегающими изделиями);
  • продолжительный срок службы – не менее 10 лет;
  • не наносят вреда экологии так как изготовлены из экологически чистых материалов;
  • низкое энергопотребление подразумевает меньшую нагрузку на электронные компоненты драйвера и продление срока его службы;
  • у светодиодной матрицы нет при свечении темных пятен.

Но есть и недостатки:

  • высокая цена;
  • срок работы у многих не дотягивает заявленных 10 лет;
  • со временем светодиоды снижают яркость.

Схемы, описание конструкции и принцип работы

Конструкция проста. Светодиодная матрица устанавливается на металлический корпус с фокусирующей линзой и отражателем. Корпус алюминиевый.

Интересное! Для лучшего отвода тепла матрицу на корпус крепят теплопроводной пастой, а на корпусе делают ребра для прочности и увеличения площади тепловыделения.

Схема прожектора

Питание происходит от сети переменного тока 220 В через блок питания, который называют драйвером.

Оптическая линза из поликарбоната. Часто на корпусе делается поворотное устройство.

Переменный ток на диодном мостике выпрямляется и стабилизируется R-C цепочкой из резистора и электролитического конденсатора. Параллельно конденсатору ставят цепочку из нескольких светодиодов, соединенных последовательно.

Электрическая схема некоторых драйверов прилагается:

Схема драйвера прожектора 1

Схема драйвера прожектора 2

Назначение

Светодиодные прожекторы широко используются в быту для освещения дворов, подъездов, садов, оград, гаражей, складских помещений, фасадов домов, памятников, рекламных стендов, вывесок и витрин.

Разделяются по мощности. Можно купить прожектор мощностью от 10 Вт. Некоторые из них оснащены датчиками движения и загораются на некоторое время, только когда определяется тепло человеческого тела, а общая освещенность ниже назначенной.

Прожектор с креплением

Большинство комплектуются регулируемыми кронштейнами для настройки положения.

Вам предлагается список наиболее популярных фирм изготовителей:

  • Kosmos;
  • Sunca;
  • «СДО»;
  • Jazzway;
  • «Эра»;
  • «Навигатор»;
  • SWG.

«Эра», «Навигатор», «СДО», Jazzway, «Космос» – отечественные фирмы производители.

Полезное! Интересна конструкция прожектора Sunca s7 288b. Кроме светильника, который работает как от сети, так и от аккумулятора, это еще и радио, и кассетный магнитофон.

Почему мигает или основные неисправности led лампы

Если есть электронная схема, то есть вероятность, что что-то может выйти из строя.

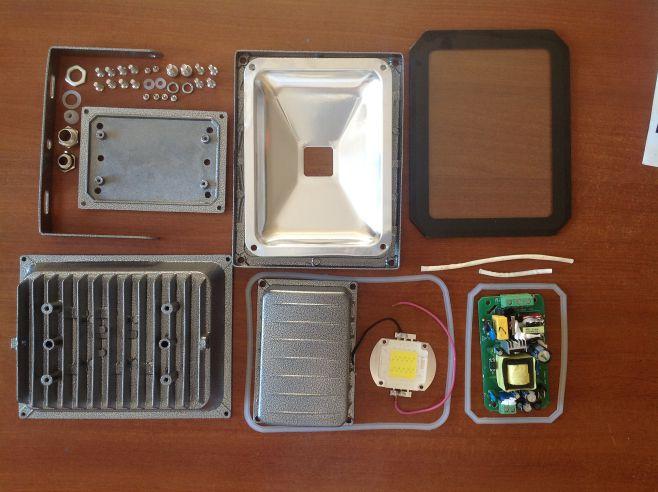

Разборка светодиодного прожектора

Признаки неисправного прожектора:

  • прожектор не светит, хотя питание подключено;
  • мерцает светодиод;
  • тусклое свечение;
  • свет неестественного оттенка.

Ремонт всегда начинается с поиска неисправности.

Первое, что обычно делают профессионалы, – внимательный внешний осмотр:

  • Осматривается провод питания – нет ли переломов, обгорелой изоляции.
  • Осматривается корпус и светодиодная матрица – нет ли механических повреждений.
  • Разбирается прожектор и проверяется предохранитель.
  • «Прозваниваются» провода на наличие контакта от вилки до платы.
  • Осматривается печатная плата и электрические элементы на ней – на предмет механических повреждений или перегоревших элементов. Осматриваются контакты (нет ли окисной пленки).
  • Прибор включается в сеть, и измеряется напряжение на входе (переменное 220 В) и на выходе – там должно быть постоянное. Номинал в документации на прожектор. Можно проконтролировать напряжение в промежуточных точках (на контактах электролитического конденсатора и далее по схеме). Определяется неисправный элемент. Если есть деталь для замены, то выпаиваем неисправную и впаиваем годную.

Ремонт прожектора своими руками

Во время диагностики и работы с паяльником и измерительными приборами следует соблюдать правила техники безопасности, не перегревать контактные площадки. Во время впаивания полупроводниковых приборов пинцет должен держать ножку детали между контактной площадкой и элементом (чтобы не перегреть транзистор).

Важно! Учтите, что в некоторых драйверах используются полевые транзисторы. Их нельзя «прозванивать» тестером как P-N переходы в транзисторах. Такие транзисторы очень боятся статического электричества. Работы надо проводить со специальным браслетом и заземленным жалом паяльника.

Восстановление работоспособности 50W осветителя своими руками

Очень часто причиной выхода из строя прожектора может быть чрезмерный нагрев матрицы.

Ремонт заключается в последовательности действий:

  • матрицу необходимо снять, открутив винты и отпаяв токопроводящие элементы;
  • снять слой старой засохшей термопасты;
  • промыть контактные площадки на корпусе и на матрице спиртом;
  • нанести слой термопасты;
  • прикрутить винты и припаять на место токопроводящие детали.

Справка! Следует бережно относиться к матрице. Нельзя изменять ее «геометрию». Используются только «родные» винты.

Светодиодный прожектор в разобранном виде

Если уже есть 2–3 перегоревших диода, желательно их заменить, не дожидаясь полного выгорания. В случае частичного перегорания все устройство не сможет нормально работать. В дальнейшем и драйвер, и преобразователь напряжения выйдут из строя.

Полезные советы

    1. Нельзя перегревать поверхность. Время на пайку – 2 секунды. Перегрев матрицы разрушит кристаллы светодиодов.
    2. Температура жала паяльника должна быть оптимальной. Холодное жало не даст быстро запаять, но его температура разрушит кристаллы матрицы так же, как и перегретое.
    3. Пользуйтесь антистатическим браслетом при разборке электронных приборов.
  1. Обезжиривание и промывку осуществлять спиртом.
  2. Обращайте внимание на полярность полупроводниковых элементов и электролитических конденсаторов. «Прозваниваются» провода на наличие контакта от розетки до платы.
  3. Ремонт прожекторов любой мощности требует одинаковых знаний.
  4. Перед работой читайте инструкции на прожектор.

Работы по ремонту прожектора

Для починки прожектора требуются базовые знания в области электротехники, навыки обращения с паяльником, измерительной аппаратурой. Требуется умение чтения электрических схем и определенная аккуратность.

Для продления срока службы прожектора надо:

  • создать режим качественного отвода тепла (зазоры между корпусом и стеной, отсутствие нагревательных элементов вблизи прожектора);
  • периодически протирать оптику прожектора (грязь будет ухудшать светоотдачу и, нагреваясь, будет перегревать прожектор);
  • следить за герметичностью прожектора (влага, попавшая внутрь прибора, неизменно будет окислять элементы, создавать ненужные контакты и разрушать нужные).

Полезное видео

Если у Вас еще остались вопросы, то советуем посмотреть видео про разборку и ремонт светодиодного прожектора 50 Вт своими руками:
